All-in-one type Home ESS
현장 요구사항에 맞춤 설계된 일체형 에너지 저장 시스템 솔루션
MoreOur Business
PCS(전력변환장치 사업)
Catalog Download
Product

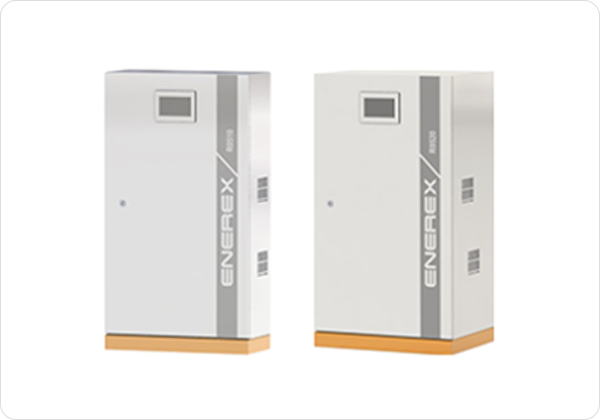

All-in-one type Home ESS

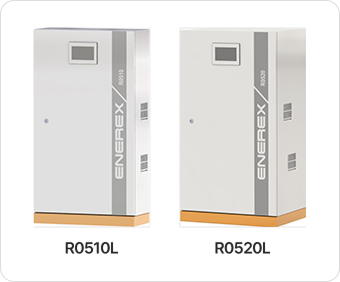

| Model | R0510L | R0520L |
|---|---|---|
| Output Voltage | 5kW | 10kW |
| Energy Capacity | 9.2 kWh (Li-Ion Battery) | 18.4 kWh (Li-Ion Battery) |
| Input Voltage | 1phase AC 170~280V-10%/+15%, 50/60Hz ±5% | |
| Input Current | 40 Arms | |
| Output Voltage | 1phase AC 220/230/240V ±5%, 50/60Hz ±0.1% | |
| Output Current | 21 Arms | |
| Protection | 21 Arms | |
| Applications | Residential Hybrid ESS / Aux. Power Supply / Emergency Power Source | |
| Comm. Protocols | Modbus TCP/IP | |
| PV Input | DC 130V ~ 430V | |
| BAT Voltage | DC 40V ~ 62V (51V Norminal) | |
활용 및 설치 사례
ESS 로 활용
- 태양광 발전 연계
- 그리드 연결
- 문제 발생 시 그리드에서 Load로 직접 연결
필리핀, 마닐라 근교 귀귄토 지역
- · 태양광 연계 가정용 보조전원
- · 인버터 5kW / 태양광 5kWp / 배터리 15kWh
V2L/V2H 로 활용
- 태양광 발전 연계
- 그리드 연결
- 문제 발생 시 그리드에서 Load로 직접 연결
- 전기차에서 Load 및 가정으로 에너지 제공
충북 괴산군
- · 계통 연계 가정용 보조전원
- · 인버터 5kW / 태양광 5kWp /
배터리 10kWh / 완속충전기 3kWp
UPS 로 활용
- 그리드 연결
- 그리드가 끊어지면 비상전원 공급
전남 해남군
- · 주거용 건물의 독립전원
- · 인인버터 5kW / 태양광 5kWp /
배터리 10kWh / 디젤발전기 5kWp
Product

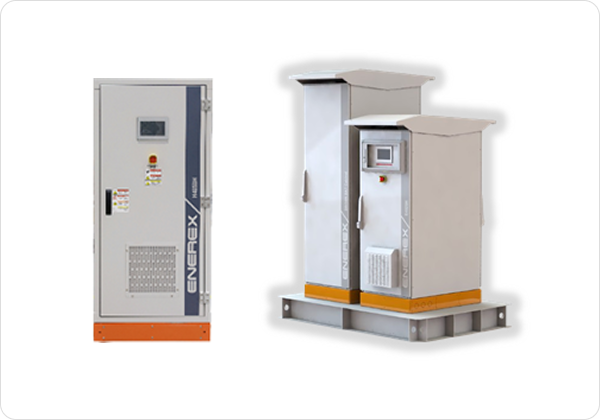

BESS/HybridPCS

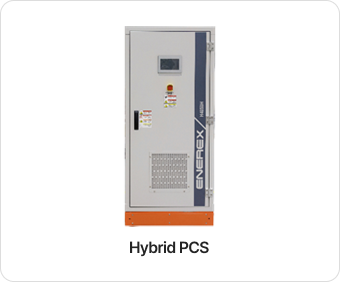

| Model | H4050H |
|---|---|
| Rating | 50kW/55kVA |
| Input | 580~820 Vdc (DC 720V nom) |
| Max. DC Current | 86 Adc |
| Output | 380 Vrms, 50/60Hz, 3-Phase, 4-Wire |
| Rated AC Current | 76 Arms |
| Protection | IP21 |
| Applications | PV Hybrid PCS – PV & Battery dual source / Stand-alone Power System |
| Comm. Protocols | Modbus TCP/IP |

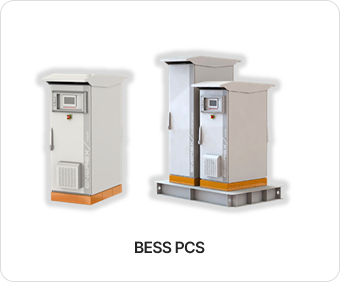

| Model | E4025H | E4050H |
|---|---|---|
| Rated AC Power | 25kW/27.5kVA | 50kW/55kVA |
| Rated AC Current | 38Arms | 76Arms |
| Grid Frequency | 50/60Hz | |
| Max. DC Power | 27.5kW | 55kW |
| DC Input | 620~795Vdc | |
| Max. DC Current | 43Adc | 86Adc |
| Protection | IP43/IP21 | |
| Applications | Small Building/School/Office | |
| Comm. Protocols | Modbus TCP/IP | |
| Dimension(WHD) /Weight |
600x1650x900 / 248kg | 600x1650x900 / 300kg |

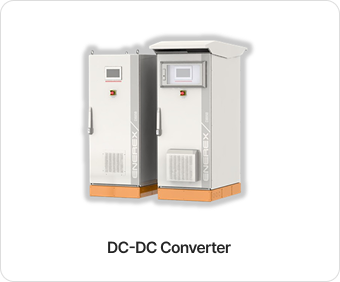

| Model | D8050H | D8100H |
|---|---|---|
| Rated AC Power (HV/Link Side) |
50kW | 100kW |
| DC Voltage Range (HV/Link Side) |
DC 580~795V (DC 700V nom) | |
| Max. AC Current | 90 Arms | 180 Arms |
| DC Voltage Range (LV/Source Side) |
200~750 Vdc | |
| Max. DC Current (LV/Source Side) |
87 Adc | |
| Converting Direction | Bi-directional(HVàLV, LVàHV) | |
| Protection | IP43/IP21 | |
| Applications | Small Building/School/Office | |
| Comm. Protocols | Modbus TCP/IP | |
| Dimension (WHD) / Weight |
600x1650x900 / 260kg | 600x1850x900 / 300kg |
활용 및 설치 사례
100kW 이동형 충전기 (제주)
- 100kW DC/DC Converter
- 100kW BESS PCS
On Water Off-grid Hybrid ESS (옥천)
- 25kW 선박용 PCS
센트럴 커넬호(인천 송도 센트럴파크)
- 25kW 선박용 PCS
한강 버스(서울)
- 52kW 선박용 PCS
차량탑재형 이동식 충전시스템
- 이동식 충전 시스템
스마트팜 태양광 연계 ESS (양평)
- 50kW BESS PCS
Peak Cut ESS (인천, 용인, 성주)
- 50kW BESS PCS
PV + BAT Off-grid DC-ESS (진천)
- 50kW BESS PCS
- 50kW DC/DC Converter
트레일러형 급속 전기차 충전시스템 (노르웨이)
- 5kW/10kWh Home ESS
V2L Home ESS (나주)
- 5kW/10kWh Home ESS의 파생형
태양광 연계 독립운전 시스템 (광주광역시)
- 25kW BESS PCS
