Battery Module & Pack(배터리 모듈&팩 사업)
Technology
01레이저 용접(Laser welding) 기술을 적용한 모듈 제작
진화된 모듈제작기술인 레이저 용접 → 우수한 모듈 밸런스 및 높은 신뢰성, 생산성 향상으로 제작비용 절감

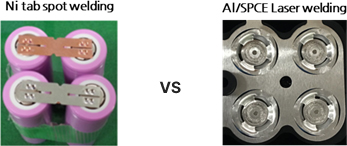

| Spot welding | Wire bonding | Laser welding |
|---|---|---|
 |
 |
 |
| Ni tab (Cond.15%) | Al10 (Cond.60%, 230W/mK) | Al10 (Cond.60%, 230W/mK) |
| Material Price : (10times) | 1/10 | 1/10 |
| Productivity : 1.5sec/cell | 1.5sec/cell | 0.1~0.3sec/cell (>4times faster) |
| 1S/4~32P large cell welding 6~12S/1~4P bolting connection |
Uni body type module | Uni body type module ★열 균형과 긴 사이클 주기를 위한 최적의 배터리 팩 디자인★ |
레이저 용접 모듈의 특장점
Laser welding의 Al unibody module기술은 우수한 전기적/열적 balance 특성 확보 (접점저항 ‘zero’ & 셀의 특성을 최적화한 모듈 구현)
- 1.0t Al Bus-plate의 One—body module
- 우수한 Voltage & Thermal balance
- 높은 전기전도도, 발열성능, 진동 신뢰성
- * Al Bus plate (230W/m.K)
- 전지 셀의 발열이 Al tab 및 bus로 spread됨
| 항목 | Ni (or Cu Alloy) | Al |
|---|---|---|
| Weight | 1 | 1 / 3 |
| Material Price | 1 | 1 / 10 |
| Conductivity | 15~18% | 60% |

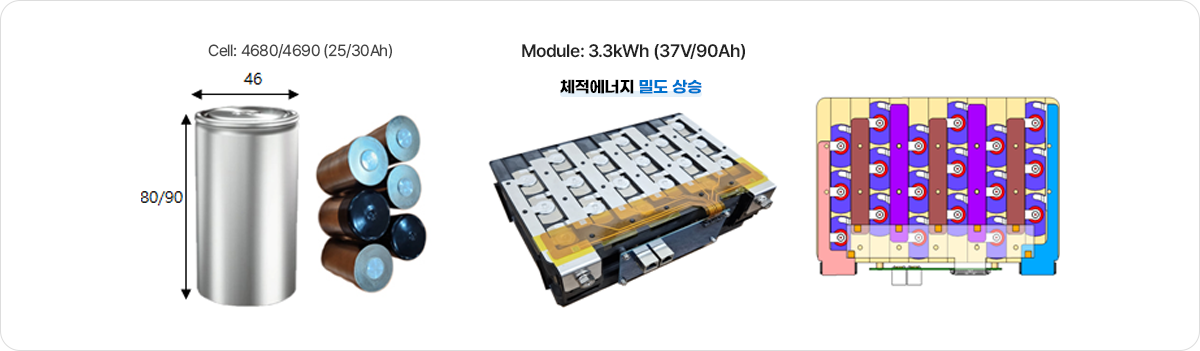

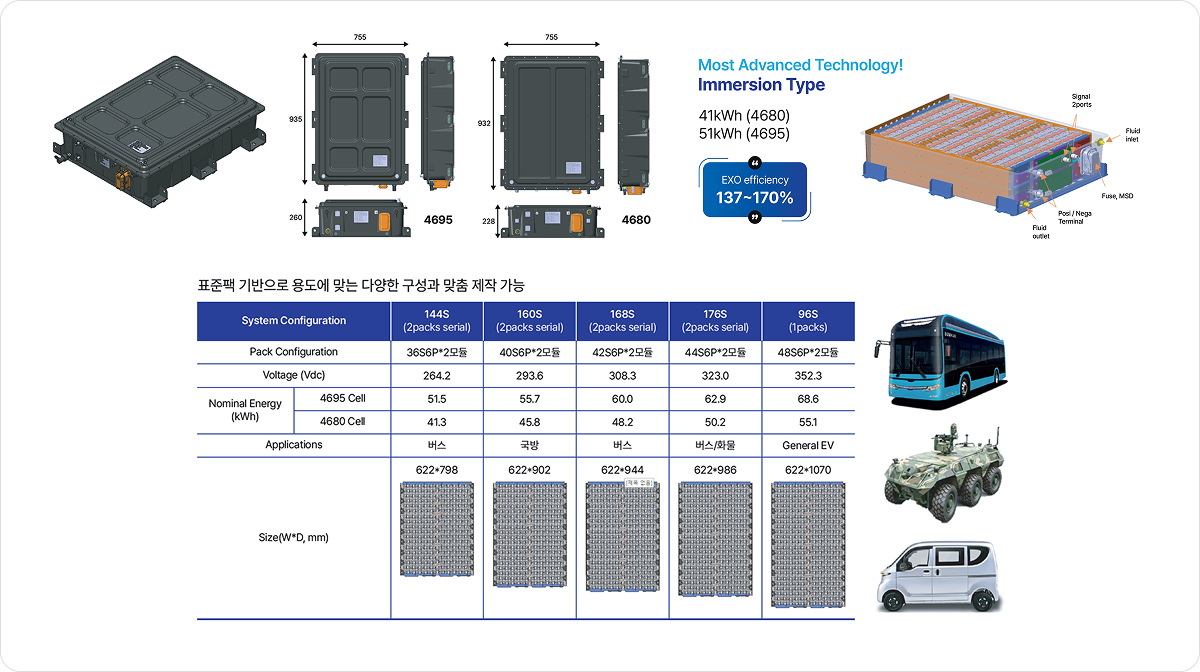

0221700대비 5~6배 용량의 차세대 4680/4690전지 셀 모듈 개발

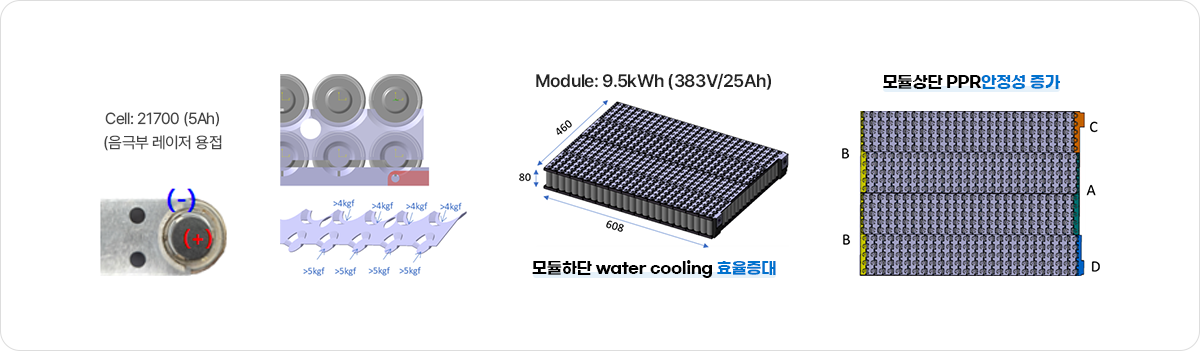

0321700 셀 상단 음극부 레이저 용접 모듈 개발로 Cy모듈 기술 선도

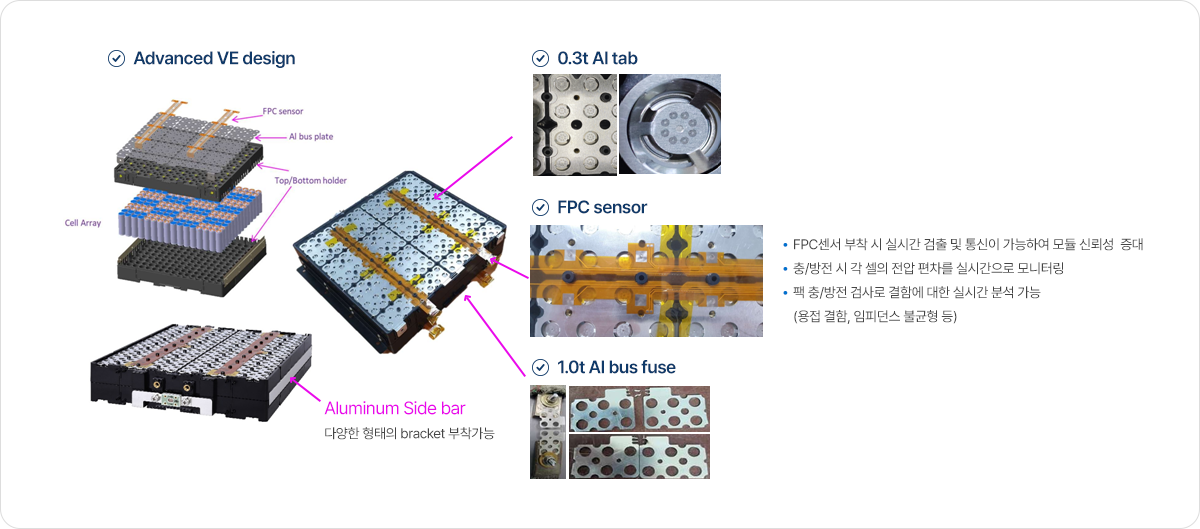

04모듈 구성도
VE design, fusible Al bus, FPC sensor 적용
Reference
EV/EM 분야 원통형 배터리 모듈 및 팩 누적 실적 - 약 120MWh (ESS포함)

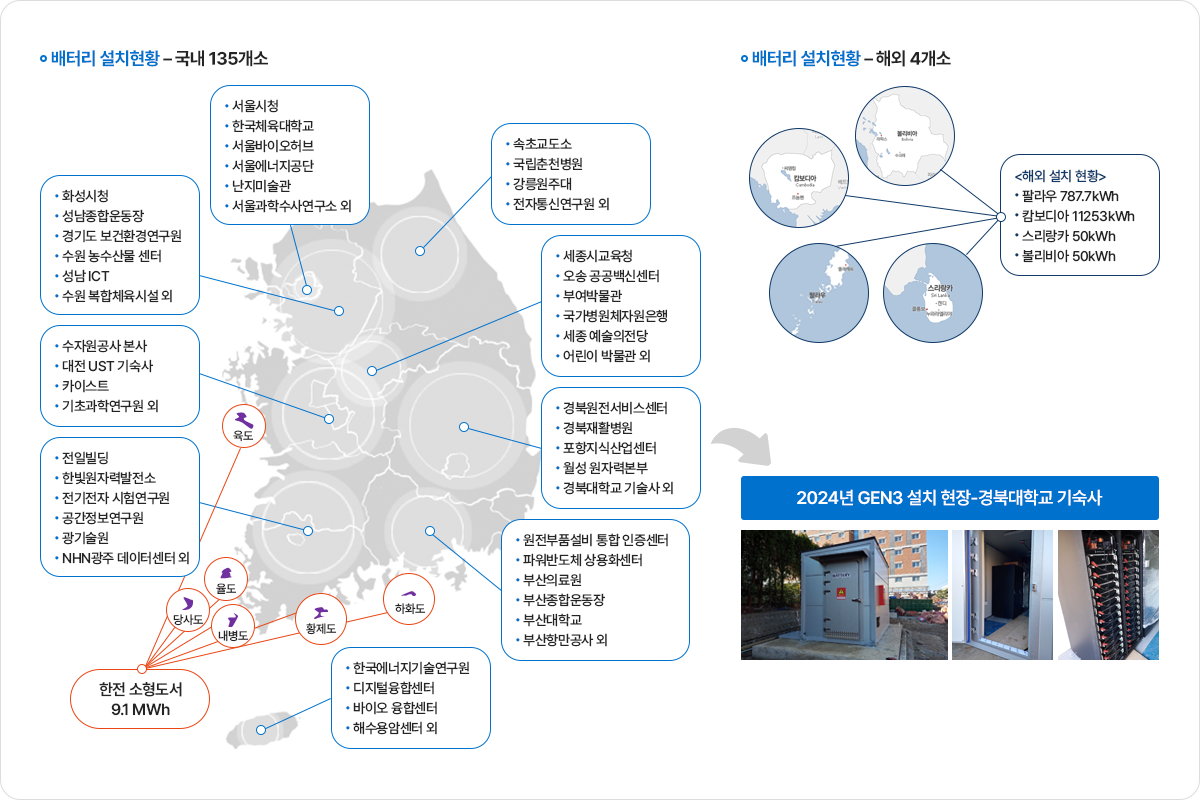

ESS 배터리 설치용량 총 50Mwh
